混合器とは一体何？と思っている方がこの記事を見ていると思われます。
アンテナやテレビ周りの機器はいろんなものがあるので、よくわからないと思いますが、一つずつなんのための機器なのか理解していけば、「こういう理由で使っていたんだー」と腑に落ちると思います。
この記事では、テレビの混合器について解説していきます。
混合器とは
混合器とは、二つの異なるアンテナケーブルを一つにまとめる機器です。

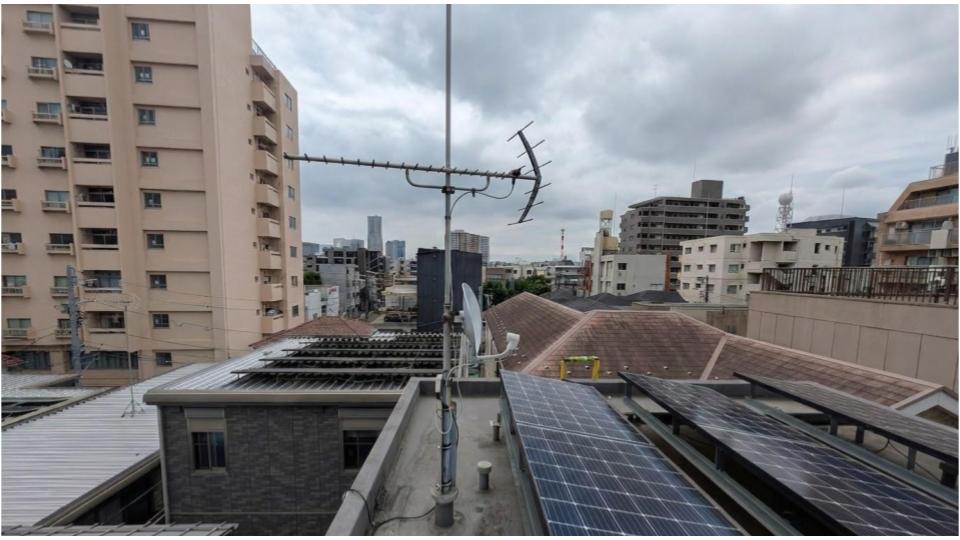

例えば、地デジ用のUHFアンテナとBS/CSアンテナが立っている場合は、それぞれのアンテナにケーブルが必要なので、2本のケーブルになりますね。
この2本のケーブルをそのまま宅内に配線してもいいですが、混合器で１本のケーブルにすることによってかなりスッキリした配線になります。

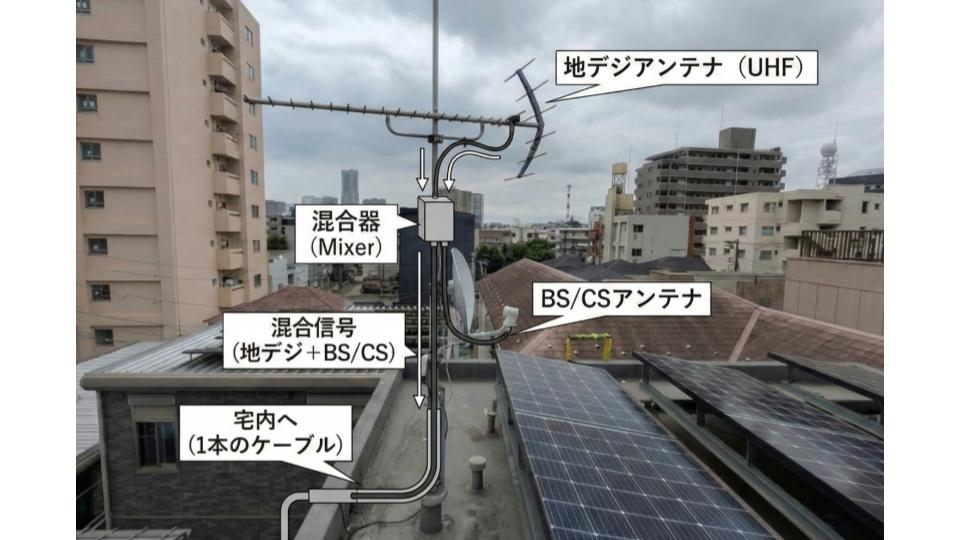

混合器は基本的にアンテナ直下に設置してあることが多いです。だいぶ古いタイプの混合器ですが、以下のような感じです。
このように、混合器とは、２本のケーブルを一つにまとめる機器です。
混合器の種類
混合器の種類は、まず屋外用と屋内用があります。そして、地デジ用のUHFアンテナとBS/CSアンテナ用の混合器。UHFアンテナとUHFアンテナの混合器があります。
一昔前は、UHFアンテナとVHFアンテナ(アナログ放送用)の混合器がありました。
基本的には地デジとBS/CSの組み合わせが多いと思うので、対応している混合器を用意しましょう。
また、ＳＨマーク（スーパーハイビジョン受信マーク）が表示されている製品があります。これは、混合器が4K8K放送に適した機器であることの証明です。
さらに、高シールドに対応している商品もあり、これは携帯電話や無線LANなどの電波干渉を受けにくい構造です。以下のように記載されています。
安定した映像を楽しみたい方は、「高シールド」と記載されている混合器を選ぶとよいでしょう。混合器は、以下の基準を満たしていれば安心です。
- ＳＨマーク
- 高シールド
ちなみに混合器の反対の役割である分波器というものもあります、これは、１本できたケーブルを２本のケーブル（電波）に分ける機器です。以下のものです。
主にテレビに繋ぐ前に、一本にまとめられた地デジとBS/CS信号を分けるために使います。
このように、混合器の種類は以下の種類です。
- 屋外用と屋内用
- UHFアンテナとBS/CSアンテナ用
- UHFアンテナとUHFアンテナ用
- UHFアンテナとVHFアンテナ用
このような種類があります。
まとめ
ここまで、テレビの混合器について解説してきました。まとめると以下の通りです。
- 混合器とは、二つの異なるアンテナケーブルを一つにまとめる機器
混合器の種類
- 屋外用と屋内用
- UHFアンテナとBS/CSアンテナ用
- UHFアンテナとUHFアンテナ用
- UHFアンテナとVHFアンテナ用
このように、混合器は、ケーブル配線をスッキリするために使用するものです。
ここまで読んでいただき、ありがとうございました。
